Gaussian Mixture Model (GMM)

Sep. 12, 2022

Gaussian Mixture Model (GMM)

From the Point of View of Geometry

对于观测到的样本，当然可以认为所有样本都属于同样一个高斯分布，但是这种观点有些时候是不合理的。从几何角度看，GMM认为这些样本属于多个高斯分布的加权平均：

\[p(x)=\sum_{k=1}^K\alpha_kN(x;\mu_k, \Sigma_k),\quad \sum_{k=1}^K\alpha_k=1\label{eq1}\]

其中，$\alpha_k$是加权系数。

以一维随机变量为例：

clc, clear, close all
rng("default")

% Specify parameters
x = -7:.1:7;
mu_1 = -2;
sigma_1 = 1;
mu_2 = 2;
sigma_2 = 2;

% The PDF of N1 and N2
y1 = normpdf(x, mu_1, sigma_1);
y2 = normpdf(x, mu_2, sigma_2);

% Sample points
x_1 = sigma_1*randn(50, 1) + mu_1;
x_2 = sigma_2*randn(50, 1) + mu_2;

% The PDF of Single Gaussian distribution
mu = mean([x_1; x_2]);
sigma = cov([x_1; x_2]);
Y = normpdf(x, mu, sigma);

% The weights of Gaussian Mixture PDF
alpha_1s = 0.1:0.2:0.7;

LineWidth = 1.5;
figure('Units', 'pixels', 'Position', [589 ,219, 1260, 1025], 'Color', 'w')
% Plot schematics
for idx = 1:4
    nexttile
    hold(gca, "on")
    scatter(x_1, zeros(size(x_1)), 70, 'x', LineWidth=1)
    scatter(x_2, zeros(size(x_2)), 70, '*', LineWidth=1)
    plot(x, y1, LineWidth=LineWidth)
    plot(x, y2, LineWidth=LineWidth)
    alpha_1 = alpha_1s(idx);
    alpha_2 = 1-alpha_1;
    plot(x, alpha_1*y1+alpha_2*y2, 'k', LineWidth=LineWidth+0.5)
    plot(x, Y, 'b', LineWidth=LineWidth+0.5)
    legend('$x\in N_1$', '$x\in N_2$', '$N_1$', '$N_2$', 'Mixture N', 'Single N', Interpreter="latex")
    xlabel('$x$', Interpreter="latex")
    ylabel('PDF')
    title(['Gaussian Mixture PDF, ', '$\alpha_1=$', num2str(alpha_1), ', $\alpha_2=$', num2str(alpha_2)], Interpreter="latex")
    box on
    grid on
end

exportgraphics(gcf, "fig.jpg", "Resolution", 900)

fig

图中，黑线表示不同的高斯混合PDF，可以看到，选取不同的权重系数曲线是不同的；蓝线是认为样本属于单一的高斯分布而得到的PDF。

假设样本属于单一的高斯分布，那么很容易得到样本对应的PDF，只需要求出样本均值和样本协方差矩阵，带入到高斯分布的PDF中即可；而假设样本属于混合高斯分布，那么PDF是很多样的，并且在真实情况的情况下，每一个高斯分布的$\mu_k$和$\Sigma_k$都是未知的，权重系数$\alpha_k$也是未知的，必须通过复杂的过程确定最优的参数集合，这也是高斯分布模型的核心。

From the Point of View of Mixture Model

从混合模型角度来看，除了观测变量(observed variable)$x$之外，还需要引入一个隐变量(latent variable)$z$，隐变量$z$表示对应的样本$x$是属于哪一个高斯分布。隐变量$z$实际上一个离散随机变量，也属于一个分布，用于表征样本$x$属于某一高斯分布的概率。

z	$c_1$	$c_2$	$\cdots$	$c_k$
p(z)	$p_1$	$p_2$	$\cdots$	$p_k$

其中，$\sum_{k=1}^Kp_k=1$。

于是GMM所对应的PDF为（通过积分消去隐变量）：

\[\begin{split} p(x)&=\sum_zp(x,z)\\ &=\sum_{k=1}^Kp(x,z=c_k)\\ &=\sum_{k=1}^Kp(z=c_k)p(x|z=c_k)\\ &=\sum_{k=1}^Kp_k\cdot p(x;\mu_k,\Sigma_k) \end{split}\label{eq2}\]

式$\eqref{eq2}$和式$\eqref{eq1}$是一致的。

Estimation of Optimal Parameter Set of GMM

正如上文所述，GMM的核心就是根据（1）给定的样本和（2）给定的GMM component的个数，确定（1）每个GMM component的$\mu_k$和$\Sigma_K$，和（2）权重（或者说隐变量所对应的概率）的最优参数集合，这本质上是一个优化问题。

通过样本确定最优参数集合$\theta={p_1, \cdots,p_k,\mu_1,\cdots,\mu_k, \Sigma_1,\cdots,\Sigma_k}$，很自然地就想到使用极大似然估计MLE：

\[\begin{split} \hat{\theta}_{MLE}&=\arg\max\limits_{\theta}\log P(x)\\ &=\arg\max\limits_{\theta}\log\prod_i^Np(x_i)\\ &=\arg\max\limits_{\theta}\sum_i^N\log p(x_i)\\ &=\arg\max\limits_{\theta}\sum_i^N\log\Big[\sum_k^K p_k\cdot p(X_i;\mu_k,\Sigma_k)\Big] \end{split}\]

但是，由于$\log$函数内部是多项连加，并且里面的MVN的PDF很复杂，这就导致GMM是没有解析解的，用极大似然估计是做不出来的。因此最优参数集合的求解需要用到数值算法，比如期望最大(Expectation-Maximization, EM)算法。

GMM in MATLAB

MATLAB官网提供了一个GMM拟合的示例，Cluster Using Gaussian Mixture Model¹，该实例选用的数据集是Iris数据集，为了能够可视化，选取前两个特征：

clc, clear, close all

load fisheriris;
X = meas(:,1:2);
[n, p] = size(X);

figure(1)
plot(X(:,1), X(:, 2), '.', 'MarkerSize', 15);
title('Fisher''s Iris Data Set');
xlabel('Sepal length (cm)');
ylabel('Sepal width (cm)');

指定GMM component的个数和EM算法最大迭代数，以及协方差矩阵设置：

rng("default");
% Specify number of GMM components
k = 3;
% Specify maximum iterations for EM algorith
options = statset('MaxIter',1000);

% Specify coviarance structure options
Sigma = {'diagonal', 'full'}; % Options for covariance matrix type
nSigma = numel(Sigma);
SharedCovariance = {true, false}; % Indicator for identical or nonidentical covariance matrices
SCtext = {'true' ,'false'};
nSC = numel(SharedCovariance);

这些参数在后面都要传入到fitgmdist函数²中。

注：fitgmdist函数用的就是EM算法。

创建二维网格，供后续绘制每一个cluster的confidence ellipsoid图：

% Create a 2-D grid covering the plane composed of extremes of the measurements.
% Later use this grid later to draw confidence ellipsoids over the clusters.
d = 500; % Grid length
x1 = linspace(min(X(:,1))-2, max(X(:,1))+2, d);
x2 = linspace(min(X(:,2))-2, max(X(:,2))+2, d);
[x1grid, x2grid] = meshgrid(x1, x2);
X0 = [x1grid(:) x2grid(:)];

根据inverse cumulative distribution function (icdf) of the chi-square distribution指定阈值，后续会将网格点和该阈值进行比较，绘制不同的网格点：

% chi2inv, returns the inverse cumulative distribution function (icdf) of the chi-square distribution
% with degrees of freedom 2, evaluated at the probability values in 0.99.
threshold = sqrt(chi2inv(0.99, 2));

threshold =
    3.0349

之后，创建循环遍历fitgmdist函数的每一种option，并进行绘图。每次循环主要进行的运算：

使用fitgmdist函数拟合GMM，返回变量gmfit。

gmfit =

Gaussian mixture distribution with 3 components in 2 dimensions
Component 1:
Mixing proportion: 0.122116
Mean:    6.9393    3.0734

Component 2:
Mixing proportion: 0.325422
Mean:    5.0153    3.4507

Component 3:
Mixing proportion: 0.552462
Mean:    6.0888    2.8221

gmfit中包含着每个component的权重系数（即Mixing proportion），加和为1；以及每个component的均值信息。

利用gmfit中的均值信息使用cluster函数对所有的数据点X进行聚类，并使用gscatter函数进行标记；
计算网格点到每个component均值的马氏距离，并根据马氏距离和threshold的关系进行网格点绘制。

figure('Units', 'pixels', 'Position', [585, 307, 1120, 793], 'Color', 'w')
count = 1;
for i = 1:nSigma
    for j = 1:nSC
        gmfit = fitgmdist(X, k, 'CovarianceType', Sigma{i}, ...
            'SharedCovariance', SharedCovariance{j}, 'Options', options); % Fitted GMM
        clusterX = cluster(gmfit, X); % Cluster index
        mahalDist = mahal(gmfit, X0); % Distance from each grid point to each GMM component
        % Draw ellipsoids over each GMM component and show clustering result.
        subplot(2, 2, count);
        h1 = gscatter(X(:,1), X(:,2), clusterX);
        hold on
            for m = 1:k
                idx = mahalDist(:, m)<=threshold;
                Color = h1(m).Color*0.75 - 0.5*(h1(m).Color - 1);
                h2 = plot(X0(idx, 1), X0(idx, 2), '.', 'Color', Color, 'MarkerSize', 1);
                uistack(h2, 'bottom');
            end
        plot(gmfit.mu(:, 1), gmfit.mu(:,2), 'kx', 'LineWidth', 2, 'MarkerSize', 10)
        title(sprintf('Sigma is %s\nSharedCovariance = %s', Sigma{i}, SCtext{j}), 'FontSize', 8)
        legend(h1, {'1', '2', '3'})
        hold off
        count = count+1;
    end
end

exportgraphics(gcf, "fig.jpg", "Resolution", 900)

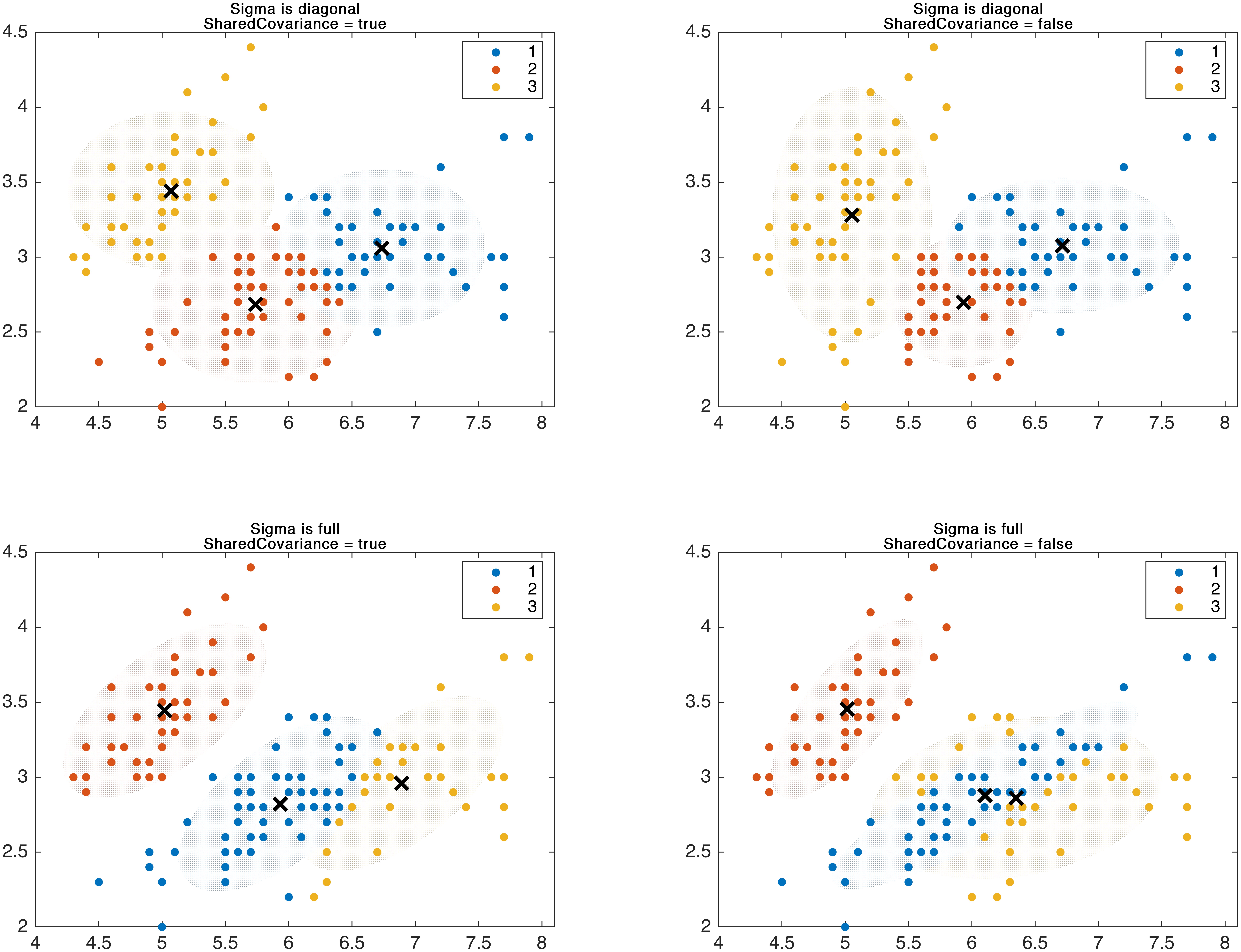

最终得到不同fitgmdist函数option的结果和图像：

fig

除此之外，fitgmdist函数还支持设置初始条件：

% Record convergence situation
converged = nan(4, 1);
% For all instances, use k = 3 components, unshared and full covariance matrices,
% the same initial mixture proportions, and the same initial covariance matrices.
% For stability when you try different sets of initial values,
% increase the number of EM algorithm iterations. Also, draw confidence ellipsoids over the clusters.
for j = 1:4
    gmfit = fitgmdist(X, k, 'CovarianceType', 'full', ...
        'SharedCovariance', false, 'Start', cluster0{j}, ...
        'Options', options);
    clusterX = cluster(gmfit, X); % Cluster index
    mahalDist = mahal(gmfit, X0); % Distance from each grid point to each GMM component
    % Draw ellipsoids over each GMM component and show clustering result.
    subplot(2, 2, j);
    h1 = gscatter(X(:, 1), X(:, 2), clusterX); % Distance from each grid point to each GMM component
    hold on;
    nK = numel(unique(clusterX));
    for m = 1:nK
        idx = mahalDist(:,m)<=threshold;
        Color = h1(m).Color*0.75 + -0.5*(h1(m).Color - 1);
        h2 = plot(X0(idx, 1),X0(idx, 2), '.', 'Color', Color, 'MarkerSize', 1);
        uistack(h2, 'bottom');
    end
	plot(gmfit.mu(:,1), gmfit.mu(:,2), 'kx', 'LineWidth', 2, 'MarkerSize', 10)
    legend(h1, {'1', '2', '3'});
    hold off
    converged(j) = gmfit.Converged; % Indicator for convergence
end
sum(converged)

exportgraphics(gcf, "fig1.jpg", "Resolution", 900)

fig1

以上设置的GMM都是收敛的，但是各个设置所得到的结果还是有比较大的差异。另外，以上的GMM拟合都是非监督聚类，完全没有用到标签的信息，因此哪一种GMM都可以认为是合理的。但是，Iris是一个有标签的数据集，我们可以绘制一下真实的数据情况，用真实的情况作为参考：

clc, clear, close all

load fisheriris
X = meas(:, 1:2);
gscatter(X(:, 1), X(:, 2), species)

Generative Model

当我们用通过样本拟合出了一个GMM，这就意味着我们知道了GMM的PDF，于是就可以用这个PDF来生成样本数据了。从这个角度看，GMM也是一个生成模型，并且是一个很简单的生成模型，其简单程度仅次于单个高斯分布模型MVN-RNG（见博客³）。

GMM的概率图如下所示：

阴影部分为观测变量$x$，实心点表示参数。
